Koliki je zazor sinteriranih metalnih zupčanika?

Kao iskusan dobavljač sinteriranih metalnih zupčanika, iz prve sam ruke svjedočio dubokom utjecaju koji ove komponente imaju na razne industrije. Sinterirani metalni zupčanici, poznati po svojoj visokoj preciznosti, izdržljivosti i isplativosti, kritični su u svemu, od automobilskih aplikacija do potrošačke elektronike. Međutim, kao i svako tehnološko rješenje, ni oni nisu bez svojih nedostataka. U ovom blogu istražit ćemo potencijalni povratni učinak zupčanika od sinteriranog metala, bacajući svjetlo na aspekte kojih bi i kupci i profesionalci u industriji trebali biti svjesni.

1. Materijalna ograničenja

Jedna od primarnih briga kod sinteriranih metalnih zupčanika je inherentna poroznost sinteriranog materijala. Tijekom procesa metalurgije praha, metalni prah se sabija i zatim sinterira na visokim temperaturama. Iako to rezultira čvrstim dijelom, također može ostaviti sitne pore unutar strukture. Ove pore, iako često male, mogu imati značajan utjecaj na svojstva zupčanika.

Poroznost može smanjiti ukupnu snagu i žilavost zupčanika. U primjenama s visokim opterećenjem, kao što su teški strojevi ili automobilski mjenjači s velikim okretnim momentom, ove pore mogu djelovati kao koncentratori naprezanja. Pod ekstremnim uvjetima opterećenja, pukotine mogu započeti na ovim mjestima pora, što dovodi do preranog kvara zupčanika. Na primjer, u motoru visokih performansi gdje su zupčanici podvrgnuti naglim silama ubrzanja i usporavanja, prisutnost pora može ugroziti sposobnost zupčanika da izdrži ciklička naprezanja, što može rezultirati lomljenjem zuba ili trošenjem zupčanika.

Drugi aspekt povezan s materijalnim ograničenjima je ograničen raspon materijala dostupnih za sinteriranje. Dok se uobičajeni metali poput željeza, bakra i njihovih legura naširoko koriste u proizvodnji sinteriranih metalnih zupčanika, izbor nije tako širok kao kod tradicionalnih metoda strojne obrade. To može biti nedostatak kada su potrebna posebna svojstva materijala, kao što je visoka otpornost na koroziju ili ekstremna toplinska tolerancija. Na primjer, u pomorskim primjenama gdje su zupčanici izloženi slanoj vodi, dostupni sinterirani materijali možda neće ponuditi istu razinu otpornosti na koroziju kao neke specijalizirane legure koje se mogu strojno izraditi iz čvrstog materijala.

2. Točnost i završna obrada površine

Iako sinterirani metalni zupčanici mogu postići relativno visoku preciznost, oni možda neće odgovarati točnosti zupčanika proizvedenih tradicionalnim procesima strojne obrade kao što su glodanje ili brušenje. Proces zbijanja i sinteriranja ima svojstvena ograničenja u kontroli konačnih dimenzija zupčanika. Manje varijacije u gustoći praha, tlaku sabijanja i uvjetima sinteriranja mogu dovesti do netočnosti dimenzija, uključujući varijacije u debljini zuba, promjeru koraka i profilu.

Ove netočnosti mogu rezultirati povećanim zazorom u sustavima zupčanika. Zazor se odnosi na zazor ili zazor između zahvaćenih zubaca zupčanika. Prekomjerni zazor može uzrokovati probleme poput bučnog rada, smanjene učinkovitosti prijenosa i netočne kontrole pokreta. U primjenama gdje je precizno pozicioniranje ključno, kao što je robotika ili zrakoplovni sustavi, povratni udar uzrokovan dimenzijskim netočnostima sinteriranih metalnih zupčanika može biti značajan nedostatak.

Osim točnosti dimenzija, završna obrada površine sinteriranih metalnih zupčanika možda neće biti tako glatka kao kod strojno obrađenih zupčanika. Porozna površinska struktura sinteriranih zupčanika može dovesti do grubljeg završetka, što može povećati trenje i trošenje tijekom rada zupčanika. Veće trenje ne samo da smanjuje učinkovitost sustava zupčanika, već također stvara više topline, što može dodatno pogoršati performanse zupčanika i skratiti njegov radni vijek.

3. Ograničenja dizajna

Sinterirani metalni zupčanici također dolaze s određenim ograničenjima dizajna zbog procesa proizvodnje. Korak zbijanja u metalurgiji praha zahtijeva upotrebu matrice, koja ograničava složenost oblika zupčanika. Zamršene dizajne s udubljenjima, dubokim udubljenjima ili složenim geometrijama često je teško ili nemoguće proizvesti tradicionalnim metodama sinteriranja.

Ovo ograničenje može biti značajan nedostatak za aplikacije koje zahtijevaju visoko prilagođen dizajn zupčanika. Na primjer, u nekim specijaliziranim medicinskim uređajima ili vrhunskoj potrošačkoj elektronici, zupčanici jedinstvenih oblika i značajki mogu biti potrebni za postavljanje u uske prostore ili za obavljanje određenih funkcija. Nemogućnost proizvodnje ovih složenih dizajna sa sinteriranim metalnim zupčanicima može natjerati dizajnere da potraže alternativne proizvodne metode ili naprave kompromis u pogledu zahtjeva dizajna.

4. Učinak troškova i koristi u proizvodnji velikih količina

Iako su zupčanici od sinterovanog metala općenito isplativi u proizvodnji srednjeg do velikog volumena, još uvijek postoje neka pitanja povezana s troškovima koja treba razmotriti. Početna cijena alata za metalurgiju praha može biti prilično visoka. Matrice koje se koriste u procesu zbijanja moraju biti precizno projektirane i proizvedene, što može zahtijevati značajna ulaganja, posebno za velike ili složene zupčanike.

Osim toga, cijena sirovina za sinterirane metalne zupčanike može varirati ovisno o tržišnim uvjetima. Neke legure koje se koriste u sinterovanju, poput onih koje sadrže elemente rijetke zemlje, mogu biti skupe i podložne nedostatku opskrbe. Ovi čimbenici mogu utjecati na ukupnu analizu troškova i koristi korištenja zupčanika od sinteriranog metala, posebno za projekte s uskim proračunskim ograničenjima ili neizvjesnim količinama proizvodnje.

5. Strategije ublažavanja

Unatoč ovim izazovima, postoji nekoliko strategija koje se mogu primijeniti za ublažavanje povratnog udarca zupčanika od sinteriranog metala. Zbog ograničenja materijala, tretmani nakon sinteriranja kao što su infiltracija ili toplinska obrada mogu se koristiti za poboljšanje čvrstoće i žilavosti zupčanika. Infiltracija uključuje punjenje pora metalom s niskim talištem, što može povećati gustoću i smanjiti učinak koncentracije stresa u porama. Toplinska obrada također može poboljšati mehanička svojstva sinteriranog materijala, čineći ga prikladnijim za primjene pod velikim stresom.

Kako bi se riješili problemi točnosti i završne obrade površine, nakon sinteriranja mogu se izvesti sekundarne operacije strojne obrade. Postupci poput brušenja i honanja mogu poboljšati točnost dimenzija i površinsku obradu zupčanika, smanjujući zazor i trenje. Međutim, ti dodatni procesi povećavaju proizvodne troškove i vrijeme.

Što se tiče ograničenja dizajna, napredne tehnike proizvodnje kao što je brizganje metala (MIM) mogu se uzeti u obzir za složenije dizajne zupčanika. MIM kombinira prednosti metalurgije praha i brizganja plastike, omogućujući proizvodnju zupčanika zamršenijih oblika i veće preciznosti uz relativno nižu cijenu u usporedbi s nekim tradicionalnim metodama strojne obrade.

Zaključak

Kao dobavljač zupčanika od sinteriranog metala, razumijem da, iako ove komponente nude mnoge prednosti, bitno je biti transparentan u pogledu njihovih potencijalnih nedostataka. Budući da su svjesni povratne reakcije vezane uz ograničenja materijala, točnost i završnu obradu površine, ograničenja dizajna i kompromise između troškova i koristi, kupci mogu donositi informiranije odluke pri odabiru rješenja zupčanika za svoje primjene.

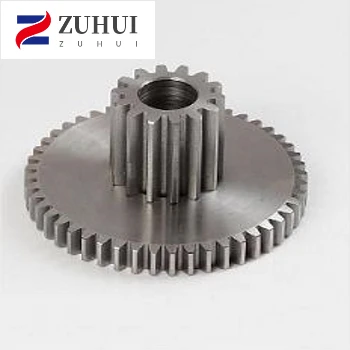

Ako ste na tržištu sinteriranih metalnih zupčanika, naša tvrtka nudi širok raspon proizvoda, uključujućiSićušna mala oprema,Dvostruki zupčanik metalurgije praha, iPlanetarni prijenosnik za sinteriranje praha. Posvećeni smo pružanju visokokvalitetnih zupčanika i bliskoj suradnji s našim kupcima kako bismo razumjeli njihove specifične potrebe i izazove. Ako imate bilo kakvih pitanja ili želite razgovarati o mogućim rješenjima opreme za vaš projekt, slobodno nas kontaktirajte radi rasprave o nabavi.

Reference

• Nijemac, RM (1994). Znanost o metalurgiji praha. Savez industrije metalnog praha.
• Ogawa, K. i Watanabe, K. (2013). Legure metalurgije praha za zupčanike visoke čvrstoće. Časopis za znanost i tehnologiju materijala.
• Schwartzkopf, P. i Kieffer, R. (1953). Vatrostalni karbidi. Tvrtka Macmillan.
