Kako odabrati pravu osovinu za metalne cilindrične zupčanike?

Odabir pravog vratila za metalne cilindrične zupčanike ključna je odluka koja može značajno utjecati na performanse, učinkovitost i dugovječnost vaših mehaničkih sustava. Kao dobavljač metalnih cilindričnih zupčanika, iz prve sam ruke vidio kako pogrešan izbor vratila može dovesti do raznih problema, od preranog trošenja do potpunog kvara sustava. U ovom postu na blogu podijelit ću neke savjete i razmatranja koja će vam pomoći da napravite najbolji izbor za svoju specifičnu aplikaciju.

Razumijevanje osnova metalnih cilindričnih zupčanika i vratila

Prije nego što se upustimo u proces odabira, kratko pregledajmo osnove metalnih cilindričnih zupčanika i vratila. Metalni cilindrični zupčanici najčešći su tip zupčanika, koji se sastoje od cilindričnih kotača sa zubima koji se međusobno spajaju radi prijenosa snage i gibanja. Koriste se u širokom rasponu primjena, od automobilskih motora i industrijskih strojeva do potrošačkih proizvoda poput električnih alata i uređaja.

Osovine su, s druge strane, komponente koje podupiru zupčanike i prenose moment s jednog zupčanika na drugi. Dolaze u različitim oblicima, veličinama i materijalima, a svaki je dizajniran da zadovolji specifične zahtjeve. Pravo vratilo za vaše metalne cilindrične zupčanike ovisit će o nekoliko čimbenika, uključujući opterećenje, brzinu, okretni moment i radne uvjete vaše primjene.

Čimbenici koje treba uzeti u obzir pri odabiru osovine

Sada kada imamo osnovno razumijevanje metalnih cilindričnih zupčanika i osovina, pogledajmo pobliže čimbenike koje biste trebali uzeti u obzir pri odabiru prave osovine za svoju primjenu.

Zahtjevi za opterećenje i zakretni moment

Prvi i najvažniji čimbenik koji treba uzeti u obzir su zahtjevi opterećenja i zakretnog momenta vaše primjene. Osovina mora moći izdržati sile koje stvaraju zupčanici bez savijanja, lomljenja ili deformiranja. Da biste odredili zahtjeve za opterećenjem i zakretnim momentom, morat ćete uzeti u obzir snagu koju prenose zupčanici, brzinu rotacije i vrstu opterećenja (npr. statičko, dinamičko ili udarno).

Nakon što ste jasno razumjeli zahtjeve za opterećenjem i zakretnim momentom, možete odabrati osovinu odgovarajućeg promjera, materijala i čvrstoće. Općenito, osovine većeg promjera mogu podnijeti veća opterećenja i momente, dok su jači materijali poput čelika i legiranog čelika prikladniji za teške primjene.

Brzina i RPM

Brzina i RPM (okretaji u minuti) vaše primjene također su važni čimbenici koje treba uzeti u obzir pri odabiru osovine. Primjene pri velikim brzinama zahtijevaju osovine koje su uravnotežene i imaju niske razine vibracija kako bi se spriječilo prerano trošenje i oštećenje zupčanika. Također ćete morati uzeti u obzir kritičnu brzinu osovine, a to je brzina pri kojoj osovina počinje pretjerano vibrirati.

Kako biste osigurali glatki rad pri velikim brzinama, možda ćete morati odabrati osovinu s manjim promjerom ili većom krutošću. Također možete koristiti tehnike balansiranja kako biste smanjili vibracije i poboljšali performanse osovine.

Radni uvjeti

Radni uvjeti vaše primjene, kao što su temperatura, vlažnost i izloženost kemikalijama ili korozivnim tvarima, također mogu utjecati na performanse i životni vijek osovine. Na primjer, osovine koje se koriste u primjenama na visokim temperaturama možda će morati biti izrađene od materijala koji mogu izdržati ekstremnu toplinu, dok će osovine koje se koriste u korozivnim okruženjima možda morati biti presvučene ili izrađene od materijala otpornih na koroziju.

Također ćete morati uzeti u obzir zahtjeve za podmazivanjem vaše primjene. Pravilno podmazivanje bitno je za smanjenje trenja i trošenja između osovine i zupčanika, kao i za sprječavanje korozije i hrđanja. Provjerite jeste li odabrali osovinu koja je kompatibilna s mazivom koji ćete koristiti i koja ima odgovarajuću površinsku obradu kako biste osigurali pravilno podmazivanje.

Materijal osovine

Materijal osovine još je jedan važan čimbenik koji treba uzeti u obzir. Različiti materijali imaju različita svojstva, kao što su čvrstoća, tvrdoća, žilavost i otpornost na koroziju, što može utjecati na performanse i životni vijek osovine. Neki od najčešćih materijala koji se koriste za osovine uključuju čelik, legirani čelik, nehrđajući čelik i aluminij.

Čelik je najčešće korišteni materijal za osovine zbog svoje visoke čvrstoće, izdržljivosti i pristupačne cijene. Legirani čelik je vrsta čelika koja sadrži dodatne elemente, kao što su krom, nikal i molibden, za poboljšanje svoje čvrstoće i tvrdoće. Nehrđajući čelik je materijal otporan na koroziju koji se često koristi u primjenama gdje je osovina izložena vlazi ili kemikalijama. Aluminij je lagani materijal koji se često koristi u aplikacijama gdje je težina važna, kao što su zrakoplovne i automobilske primjene.

Dizajn vratila

Dizajn osovine također je važno uzeti u obzir. Osovina mora biti dizajnirana tako da odgovara specifičnim zahtjevima vaše primjene, uključujući veličinu i oblik zupčanika, vrstu montaže i poravnanje zupčanika. Također ćete morati uzeti u obzir vrstu klina ili klina koji će se koristiti za spajanje osovine na zupčanike, kao i vrstu ležaja koji će se koristiti za podupiranje osovine.

Prilikom projektiranja osovine, važno je osigurati da ima odgovarajuću krutost i fleksibilnost kako bi se spriječilo prekomjerno savijanje ili vibracije. Možete koristiti računalno potpomognuti dizajn (CAD) softver za modeliranje osovine i analizu njezine izvedbe u različitim uvjetima.

Vrste vratila za metalne cilindrične zupčanike

Postoji nekoliko tipova osovina koje se obično koriste s metalnim cilindričnim zupčanicima, a svaka je dizajnirana da zadovolji posebne zahtjeve. Neke od najčešćih vrsta osovina uključuju:

Čvrste osovine

Pune osovine su najosnovniji tip osovine i izrađene su od jednog komada materijala. Jednostavni su i jeftini za proizvodnju i prikladni su za primjene gdje su zahtjevi za opterećenjem i okretnim momentom relativno niski. Pune osovine se često koriste u malim motorima, pumpama i drugim aplikacijama male snage.

Šuplje osovine

Šuplje osovine su osovine koje imaju šuplje središte. Lakši su i fleksibilniji od čvrstih osovina i često se koriste u primjenama gdje je težina važna ili gdje osovina mora moći prenositi tekućine ili plinove. Šuplje osovine se obično koriste u automobilskim motorima, aplikacijama u zrakoplovstvu i industrijskim strojevima.

Klinaste osovine

Osovine s klinovima su osovine koje imaju niz grebena ili zubaca na površini koji se spajaju s odgovarajućim žljebovima ili zubima na zupčanicima. Koriste se za prijenos okretnog momenta i gibanja između osovine i zupčanika i često se koriste u primjenama gdje je potrebno precizno poravnanje i prijenos visokog okretnog momenta. Nazubljene osovine obično se koriste u automobilskim mjenjačima, industrijskim strojevima i električnim alatima.

Osovine s klinom

Osovine s klinom su osovine koje imaju utor za klin ili utor na površini koji prihvaća klin, što je mali komad metala koji se uklapa u utor za klin i sprječava rotaciju osovine u odnosu na zupčanik. Osovine s klinovima koriste se za prijenos momenta i gibanja između vratila i zupčanika i često se koriste u primjenama gdje su zahtjevi za opterećenjem i momentom relativno niski. Osovine s klinovima obično se koriste u malim motorima, pumpama i drugim aplikacijama male snage.

Zaključak

Odabir pravog vratila za metalne cilindrične zupčanike ključna je odluka koja može značajno utjecati na performanse, učinkovitost i dugovječnost vaših mehaničkih sustava. Uzimajući u obzir faktore o kojima se govori u ovom postu na blogu, kao što su zahtjevi za opterećenjem i zakretnim momentom, brzina i broj okretaja u minuti, radni uvjeti, materijal osovine i dizajn osovine, možete donijeti informiranu odluku i odabrati osovinu koja je najprikladnija za vašu specifičnu primjenu.

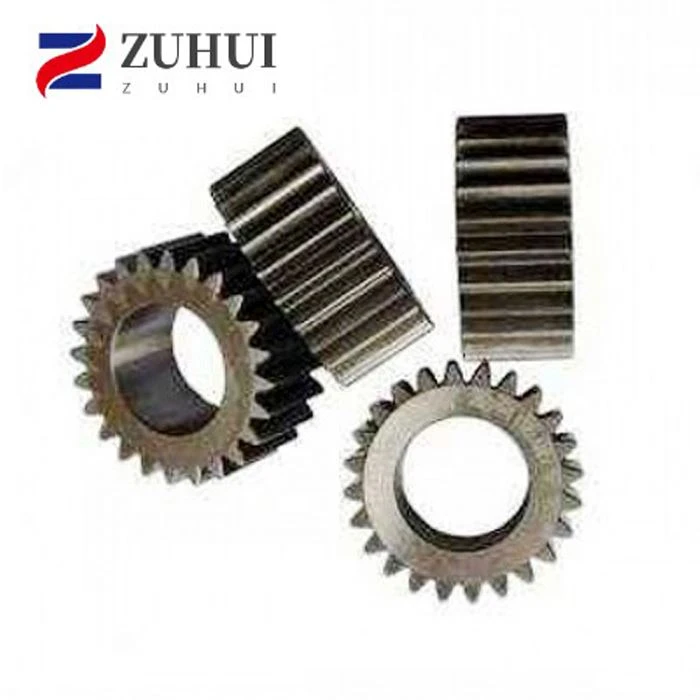

Kao dobavljač metalnih cilindričnih zupčanika, ovdje sam da vam pomognem sa svim vašim potrebama za zupčanicima i osovinama. Ako imate bilo kakvih pitanja ili trebate pomoć pri odabiru pravog vratila za svoju primjenu, slobodno me kontaktirajte. Nudimo širok izborDvostruki zupčanik metalurgije praha,Sunčana oprema metalurgije praha, iPlanetarni zupčanici, kao i osovine dizajnirane po narudžbi kako bi zadovoljile vaše specifične zahtjeve. Hajdemo zajedno pronaći savršeno rješenje za vaše mehaničke sustave.

Reference

• Budynas, RG i Nisbett, JK (2011). Shigleyev dizajn strojarstva. McGraw-Hill.
• Juvinall, RC i Marshek, KM (2011). Osnove projektiranja strojnih komponenti. Wiley.
• Norton, RL (2004). Projektiranje strojeva: integrirani pristup. Prentice Hall.
