Kako predvidjeti vijek trajanja spiralnih zupčanika do zamora?

Kao dobavljač spiralnih zupčanika, dovoljno sam dugo u industriji da znam da predviđanje vijeka trajanja spiralnih zupčanika nije laka šetnja. Ipak, to je ključni aspekt, jer izravno utječe na izvedbu i pouzdanost strojeva u kojima se ti zupčanici koriste. Dakle, zaronimo u to kako možemo pristupiti predviđanju vijeka trajanja spiralnih zupčanika od zamora.

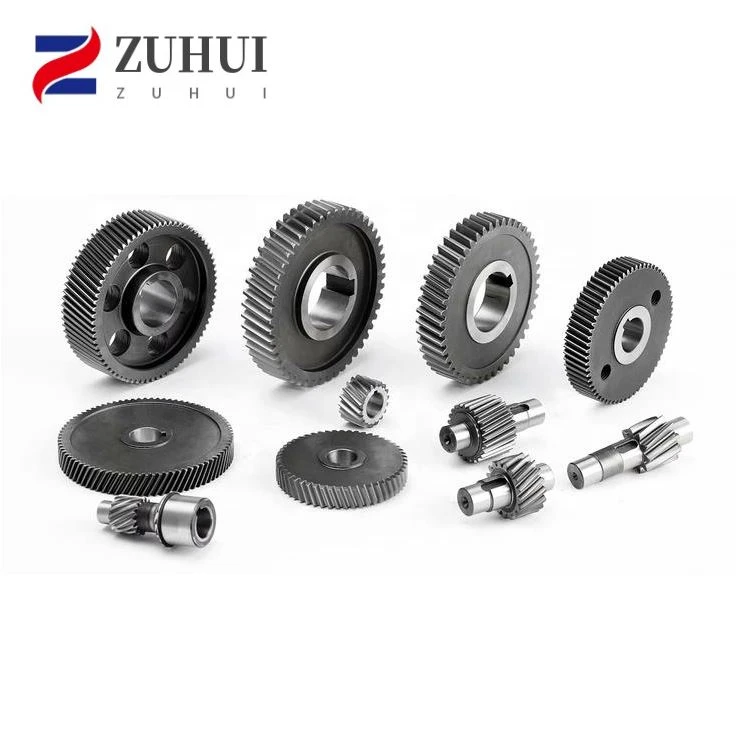

Prije svega, moramo razumjeti što su spiralni zupčanici. Zavojni zupčanici su vrsta cilindričnih zupčanika sa zubima koji su usječeni pod kutom u odnosu na os zupčanika. Ovaj dizajn zuba pod kutom nudi nekoliko prednosti u odnosu na zupčanike s ravnim rezom, poput glatkijeg i tišeg rada i sposobnosti podnošenja većih opterećenja. Nudimo različite vrste kosih zupčanika, kao nprZupčanik spiralnog zupčanika,Spiralni zupčanik, iDesni spiralni zupčanik.

Sada, kada je riječ o predviđanju vijeka trajanja ovih zupčanika od zamora, postoji nekoliko ključnih čimbenika koje moramo uzeti u obzir.

Svojstva materijala

Materijal od kojeg je izrađen spiralni zupčanik igra veliku ulogu u njegovom vijeku trajanja od zamora. Različiti materijali imaju različitu čvrstoću na zamor, što je maksimalno opterećenje koje materijal može izdržati tijekom određenog broja ciklusa bez kvara. Na primjer, visokokvalitetni legirani čelici često imaju bolju otpornost na zamor u usporedbi s običnim ugljičnim čelicima. Nabavljamo najbolje materijale za naše helikoidne zupčanike kako bismo osigurali da imaju dobra svojstva zamora. Tvrdoća, žilavost i mikrostruktura materijala utječu na to koliko dobro može podnijeti ciklička opterećenja. Zupčanik s fino zrnatom mikrostrukturom općenito je otporniji na zamor od onog s krupnozrnatom strukturom.

Analiza opterećenja i naprezanja

Bitno je razumjeti opterećenja kojima će biti izložen spiralni zupčanik. Postoje dvije glavne vrste opterećenja: statička i dinamička. Statička opterećenja su konstantne sile, dok dinamička opterećenja mogu varirati tijekom vremena, poput sila koje nastaju tijekom ciklusa pokretanja i zaustavljanja stroja.

Za analizu naprezanja na zubima zupčanika možemo koristiti analitičke i numeričke metode. Analitičke metode uključuju korištenje jednadžbi temeljenih na geometriji zupčanika i uvjetima opterećenja za izračunavanje naprezanja u kritičnim točkama na zubima zupčanika. Na primjer, napon savijanja u korijenu zuba zupčanika može se izračunati korištenjem dobro utvrđenih formula.

S druge strane, numeričke metode su naprednije. Analiza konačnih elemenata (FEA) je popularna numerička tehnika. Pomoću FEA možemo izraditi detaljan 3D model spiralnog zupčanika i simulirati uvjete opterećenja. To nam omogućuje da točno predvidimo distribuciju naprezanja po cijelom zupčaniku, uključujući područja koja je teško analizirati analitičkim metodama. Znajući gdje su područja visokog stresa, možemo bolje procijeniti područja koja će najvjerojatnije doživjeti kvar uslijed zamora.

Geometrija zupčanika

Geometrija kosog zupčanika također utječe na njegov vijek trajanja od zamora. Kut spirale, na primjer, utječe na raspodjelu opterećenja duž površine zuba. Veći kut zavojnice može rezultirati ravnomjernijom raspodjelom opterećenja, što smanjuje koncentraciju naprezanja na određenim točkama na zubu.

Profil zuba još je jedan važan faktor. Dobro dizajniran profil zuba, kao što je evolventni profil, može osigurati glatko zahvatanje između zupčanika. Ovo smanjuje udarne sile i trenje tijekom rada, što zauzvrat pomaže produžiti vijek trajanja zupčanika.

Podmazivanje

Pravilno podmazivanje ključno je za vijek trajanja kosih zupčanika od zamora. Maziva smanjuju trenje između zuba zupčanika, što snižava radnu temperaturu i smanjuje trošenje. Dobro mazivo također stvara zaštitni film na površinama zupčanika, sprječavajući izravan kontakt metala s metalom.

Dostupne su različite vrste maziva, kao što su mineralna ulja, sintetička ulja i masti. Izbor maziva ovisi o čimbenicima kao što su radna temperatura, brzina i opterećenje prijenosnog sustava. Našim kupcima često dajemo preporuke o najboljim mazivima za naše spiralne zupčanike kako bismo osigurali optimalnu izvedbu i dug vijek trajanja.

Uvjeti okoline

Okolina u kojoj rade spiralni zupčanici također može imati značajan utjecaj na njihov vijek trajanja od zamora. Na primjer, u korozivnom okruženju, površine zupčanika mogu biti oštećene hrđom i korozijom, što slabi materijal i smanjuje njegovu otpornost na zamor. Visoka vlažnost, izloženost kemikalijama i ekstremne temperature mogu utjecati na performanse zupčanika.

Ako zupčanici rade u prljavom okruženju, prašina i krhotine mogu dospjeti u mrežu zupčanika, uzrokujući habanje i povećavajući stopu trošenja. U takvim slučajevima mogu biti potrebni odgovarajući sustavi brtvljenja i filtracije za zaštitu zupčanika.

Prediktivni modeli

Postoji nekoliko dostupnih prediktivnih modela za procjenu vijeka trajanja spiralnih zupčanika od zamora. Jedan od najčešće korištenih modela je pristup S - N krivulje. Krivulja S - N pokazuje odnos između amplitude naprezanja (S) i broja ciklusa do kvara (N). Određivanjem razine naprezanja na zubima zupčanika i upućivanjem na S - N krivulju materijala zupčanika, možemo procijeniti broj ciklusa koje zupčanik može izdržati prije nego što otkaže.

Međutim, pristup S-N krivulje ima svoja ograničenja. Pretpostavlja se da je naprezanje konstantno i da je ponašanje materijala linearno. U primjenama u stvarnom svijetu, naprezanje može varirati, a materijal može pokazivati ​​nelinearno ponašanje.

Napredniji modeli, kao što je pristup mehanike loma, uzimaju u obzir rast pukotina u materijalu zupčanika. Ovi modeli mogu pružiti točnije predviđanje vijeka trajanja od zamora, posebno kada se radi o zupčanicima koji već imaju nedostatke ili pukotine.

Ispitivanje i praćenje

Kako bismo potvrdili naša predviđanja i osigurali pouzdanost naših spiralnih zupčanika, provodimo opsežna testiranja. Provodimo testove na uzorcima zupčanika u simuliranim radnim uvjetima. Ovi nam testovi omogućuju mjerenje performansi zupčanika, poput stope trošenja, porasta temperature i razine buke.

Uz testove na stolu, također preporučujemo praćenje zupčanika tijekom stvarnog rada. To se može učiniti pomoću senzora za mjerenje parametara poput vibracija, temperature i opterećenja. Analizom podataka s ovih senzora možemo otkriti sve rane znakove umora ili drugih problema i poduzeti preventivne mjere.

Zaključak

Predviđanje vijeka trajanja spiralnih zupčanika od zamora složen je proces koji zahtijeva razmatranje više faktora, uključujući svojstva materijala, analizu opterećenja i naprezanja, geometriju zupčanika, podmazivanje i uvjete okoline. Korištenjem kombinacije analitičkih metoda, numeričkih simulacija i prediktivnih modela, možemo napraviti razumno točna predviđanja.

U našoj tvrtki, predani smo pružanju visokokvalitetnih spiralnih zupčanika s dugim vijekom trajanja. Kontinuirano istražujemo i poboljšavamo naše proizvodne procese kako bismo osigurali da naši zupčanici zadovoljavaju najviše standarde.

Ako ste na tržištu spiralnih zupčanika i želite razgovarati o svojim specifičnim zahtjevima, voljeli bismo čuti vaše mišljenje. Trebate liZupčanik spiralnog zupčanika,Spiralni zupčanik, iliDesni spiralni zupčanik, tu smo da pomognemo. Kontaktirajte nas kako bismo započeli raspravu o nabavi i pronašli najbolja rješenja zavojnih zupčanika za vaše potrebe.

Reference

• MM Khonsari i ER Booser, "Primijenjena tribologija: dizajn i podmazivanje ležajeva", Wiley, 2001.
• JA Collins, "Failure of Materials in Mechanical Design: Analysis, Prediction, Prevention", Wiley, 1993.
• ISO 6336 - 1:2006, "Proračun nosivosti čeličnih i kosih zupčanika - 1. dio: Osnovna načela, uvod i opći faktori utjecaja".
